制御盤設計の仕事と電気設計CAD｜担当範囲と資格を考える境界

制御盤設計の仕事は、電気設計CADで必要な回路・機器・配線の情報を形にし、製作・据付・通電時の作業条件ごとに資格や特別教育を確認して進めます。設計すること、盤を製作すること、現地で設置や接続を行うこと、充電した状態で作業することは、同じ言葉でまとめずに分けて考える必要があります。制御盤の配線についても、資格の要否を一律に決めるのではなく、対象と作業条件を確認することが出発点です。

この記事では、制御盤設計の成果物と電気設計CADの役割を工程で整理し、電気工事士と低圧電気取扱特別教育を確認するための分岐を示します。個別の現場での法令適用を判断するものではなく、確認が必要な条件を整理したうえで、所管窓口や専門家へ相談するための基礎として読んでください。

制御盤設計の仕事を工程で捉える

制御盤設計とは、装置を動かすために必要な電気回路、機器、配線、端子の情報を設計資料へまとめる仕事です。設計資料は、製作、据付、立上げへ受け渡され、変更があれば各工程で参照される共通の基準になります。

受け取る仕様と設計でつくる成果物

制御盤設計では、機械がどのように動くか、どの機器と信号をやり取りするか、どの場所へ盤を設置するかといった仕様を受け取ります。それを回路図、機器表、端子台の情報、盤内レイアウトなどに展開し、製作や据付の担当者が同じ前提で作業できるようにします。

成果物の役割は、部品を選ぶことだけではありません。異常が起きたときに、どの信号を確認し、どの機器や端子をたどるかを共有できるようにすることも、設計資料の重要な役目です。

職種ごとの成果物と受け渡しを詳しく見るには、FA・ロボット業界の職種別の役割が参考になります。設計担当の境界を考える際は、図面を作成する行為と、現地で電気工作物を設置または変更する作業を混同しないことが重要です。

電気工事士法（e-Gov法令検索）第2条・第3条・第4条は、電気工事の定義、作業に関する従事制限、免状を定めています。現行版の最終改正は2022-06-17公布、2025-06-01施行であり、2026-09-05に確認されています。

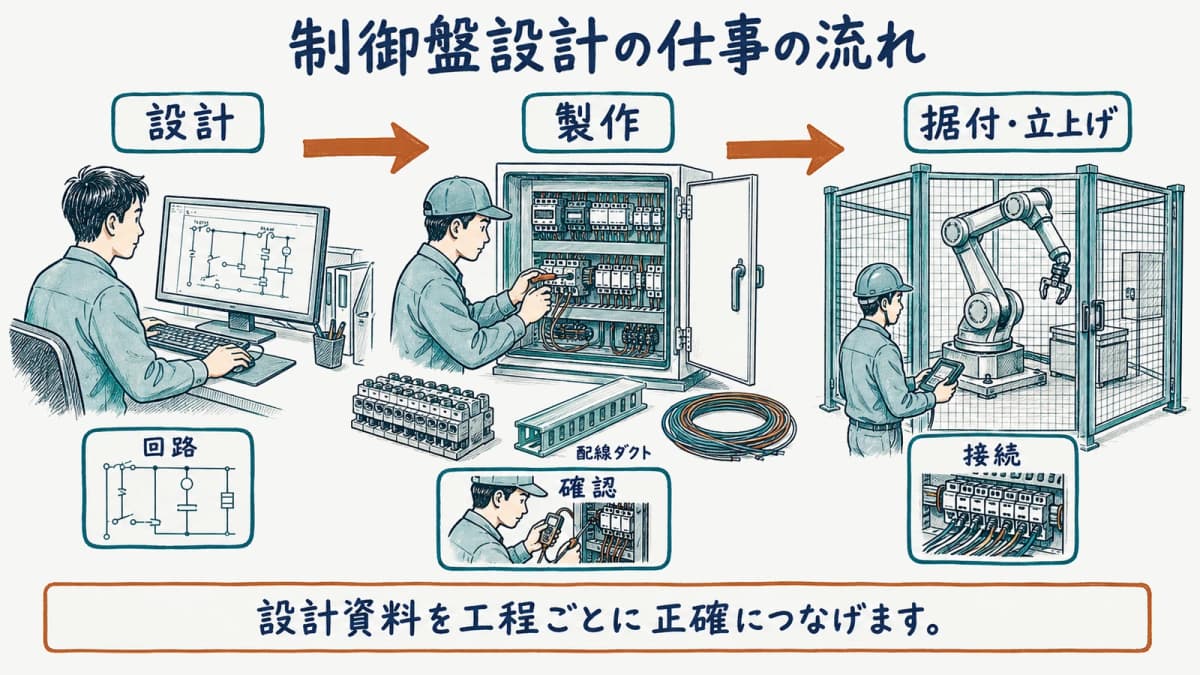

製作・据付・立上げへ情報を渡す流れ

製作では、設計資料を基に機器を配置し、端子台や配線ダクトに電線を納め、確認記録を残します。据付では、盤を設置先へ運び、周辺設備との接続や現地条件に合わせた変更を行い、立上げでは信号と動作を照合して装置を調整します。

工程が進むほど、設計時には見えなかった設置条件や既存設備との接点が明らかになります。そのため、変更内容を図面へ戻す経路と、誰が変更を判断するかを決めておくと、製作資料と現地の状態がずれることを防ぎやすくなります。

工程全体での連携を理解するには、ロボットSIerの仕事を読むと、構想から保守までの受け渡しを追えます。制御盤設計は独立した作図作業ではなく、機械、電気、制御、現地調整が使う情報の接点として捉えると役割が明確になります。

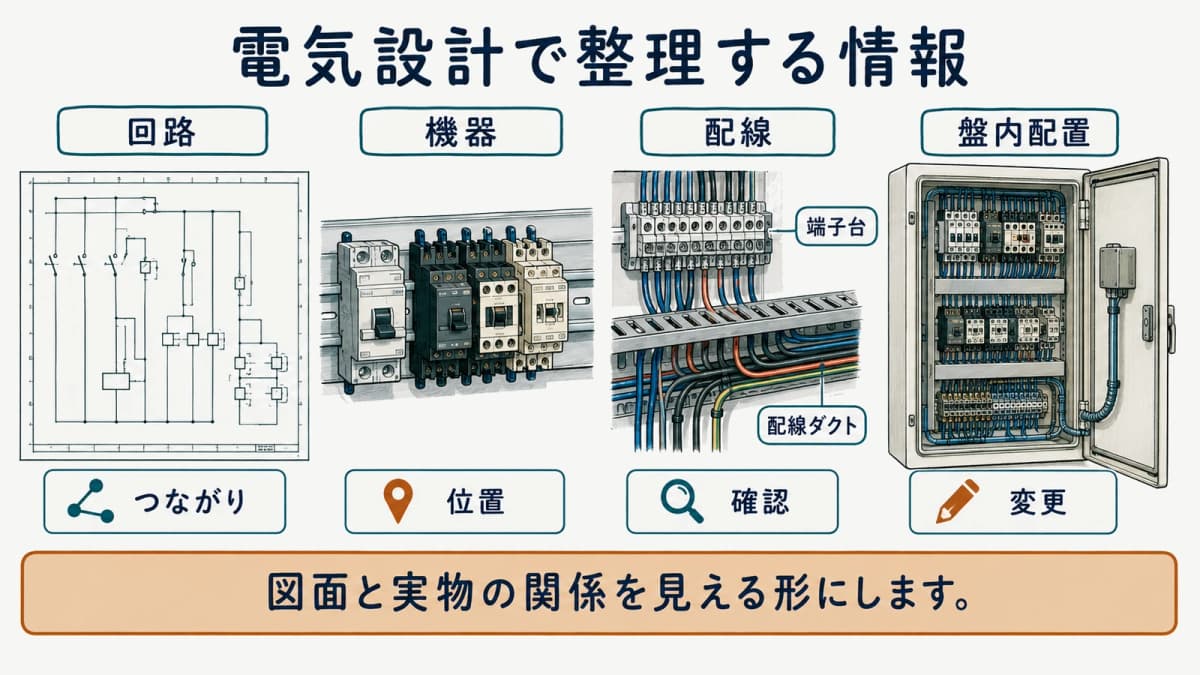

電気設計CADで整理する情報

電気設計CADは、回路、機器、配線、盤内の配置を、関係者が読み取れる図面として整理するための道具です。図面を正確に更新し、変更の影響範囲を追える状態にすることが、製作と現地作業をつなぐ基盤になります。

回路・機器・配線の関係を表す

回路図では、電源、保護機器、PLC、入出力ユニット、センサー、アクチュエータなどがどのようにつながるかを表します。盤内レイアウトでは、実際にどこへ機器を配置し、配線をどう通すかを示すため、回路上の情報と製作時の見え方を結び付ける必要があります。

図面を読む力は、記号を覚えることだけではなく、信号の変化がどの機器の動作へつながるかを追う力です。ラダー言語の役割と合わせて考えると、回路と制御の表現が、立上げや保守の確認でどう使われるかを理解しやすくなります。

設計資料には、製作担当が迷わず作業できる情報と、変更が起きたときに参照先を特定できる情報の両方が必要です。機器名だけでなく、端子の接続先、信号の意味、図面間の対応を整理することで、確認の手戻りを減らせます。

設計変更を現場へつなぐ

設置先で変更が生じた場合は、口頭の連絡だけで済ませず、何が変わり、どの図面や設定に影響するかを追います。盤内の配線、PLCの入出力、機械側のセンサー位置は相互に関係するため、一か所の変更でも複数の資料を確認する必要があります。

変更を現場へつなぐには、変更前後の内容、確認した人、反映先を残し、製作資料と実機の状態を一致させます。PLC・シーケンス制御エンジニアの仕事を参照すると、図面と制御の確認がデバッグや立上げでどう結び付くかを整理できます。

設計者が現地に常駐しない場合でも、変更情報を受け取る窓口と、改訂した資料を渡す相手を明らかにしておくことが大切です。情報の版が分かれると、正しい動作を確認するための前提まで分かれてしまうため、変更管理は設計品質と現地の安全な作業の両方に関わります。

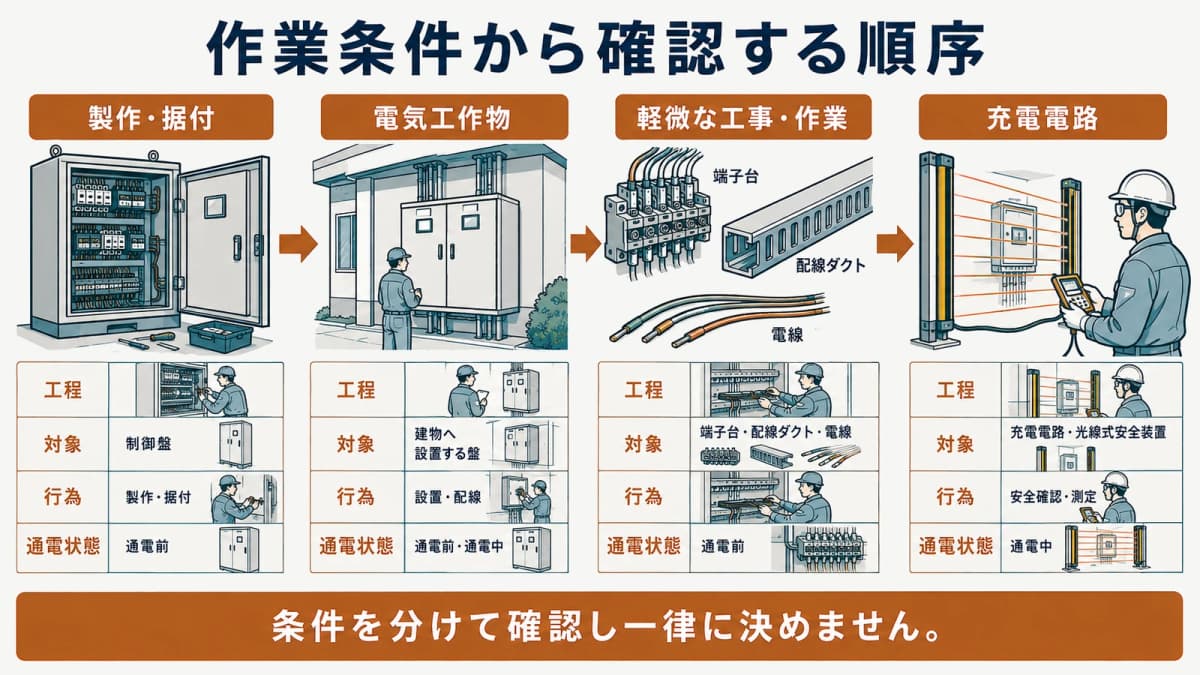

作業条件から資格・特別教育を確認する

資格・特別教育の確認は、制御盤という物の名前だけで結論を出すのではなく、製作か据付か、対象となる電気工作物、軽微な工事や軽微な作業に当たるか、充電電路に関わるかを順に見ます。電気工事士の制度と低圧電気取扱特別教育は別制度であり、同じ条件だけで置き換えられません。

製作段階と据付段階を分ける

制御盤の製作では、盤内の機器を取り付け、配線し、設計資料との照合を進めます。据付では、完成した盤を設置先へ運び、造営材への取付け、周辺設備との接続、現地条件に応じた変更など、製作とは異なる作業が生じます。

この違いを分けずに、制御盤の配線だから資格が必要、または不要と一般化することはできません。対象となる電気工作物、作業が設置や変更に当たるか、どの行為を行うかによって確認する制度や条件が異なるためです。

実際の工程では、設計、製作、据付の担当が分かれている場合も、同じ人が複数の工程へ関わる場合もあります。作業を依頼または担当する前に、工程名だけでなく、現場で行う行為を具体的に整理することが、適切な確認への第一歩になります。

電気工作物と軽微な工事・軽微な作業を確認する

電気工事士法（e-Gov法令検索）第2条第3項は、一般用電気工作物等または自家用電気工作物を設置または変更する工事を電気工事とし、政令で定める軽微な工事を除く構造です。電気工事士法施行令（e-Gov法令検索）第1条第2号では、600V以下で使用する電気機器の端子に電線をねじ止めする工事などを軽微な工事として示しており、いずれも2026-09-05に確認されています。

また、電気工事士法施行規則（e-Gov法令検索）第2条は、保安上支障がないと認められる軽微な作業を、同条に列挙する作業以外の作業として定めています。列挙には配電盤を造営材に取り付けまたは取り外す作業も含まれるため、盤に関わるという共通点だけで作業の扱いを決めないことが必要です。

これらの条文は判断の順序を示す根拠ですが、個別の現場条件まで本文で結論付けるものではありません。対象の設備、電圧、作業の場所と内容を整理し、所管窓口または専門家へ確認してください。

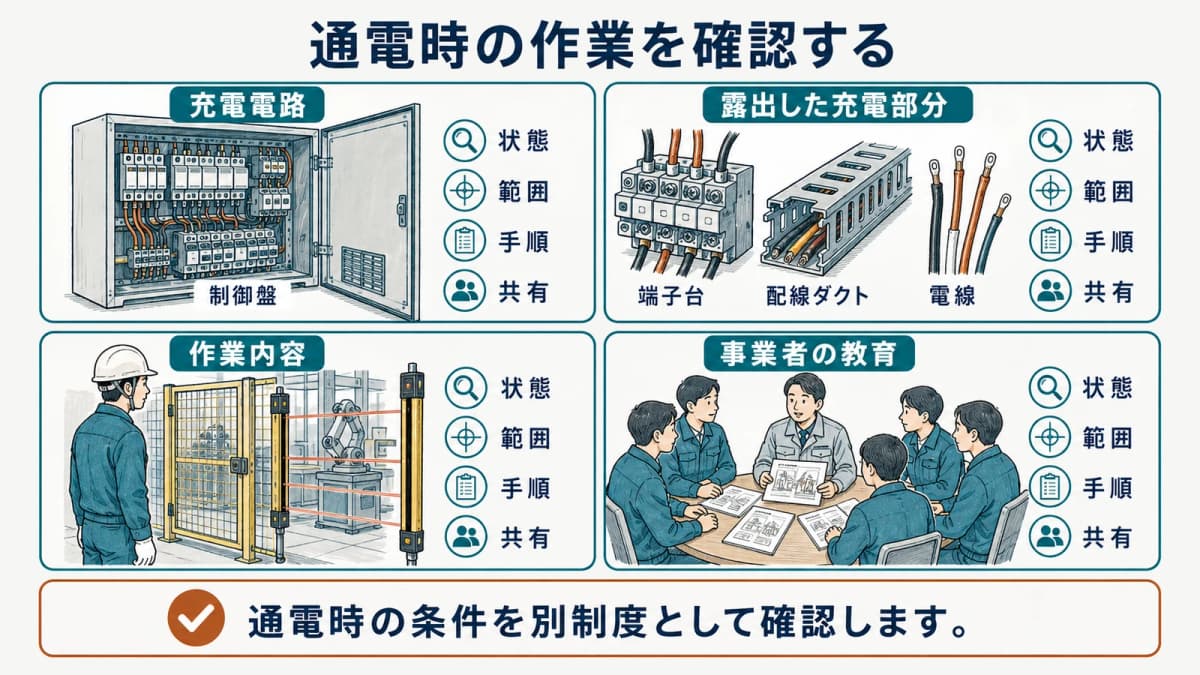

充電電路の作業と低圧電気取扱特別教育を確認する

低圧電気取扱特別教育は、電気工事士免状とは別に、事業者が対象業務に労働者を就かせる際に確認する制度です。労働安全衛生規則（e-Gov法令検索）第36条第4号は、低圧の充電電路の敷設・修理などを特別教育の対象業務として定めており、現行文言は2026-04-28公布、2026-08-01施行で、2026-09-05に確認されています。

安全衛生特別教育規程（昭和47年労働省告示第92号）第6条は、低圧電気取扱業務の特別教育の科目と時間を定めています。充電電路か、充電部分が露出しているか、実際に何を行うかで確認が分かれるため、盤内の作業すべてを同じ扱いにすることはできません。

制御の処理を表す方法と現地での確認のつながりは、ST言語とIEC 61131-3も手掛かりになります。プログラムや図面を理解していても、通電時の作業条件は別に確認し、事業者が必要な教育と安全上の措置を整えることが重要です。

個別判断で迷ったときの進め方

個別判断で迷ったときは、結論を急いで一般化せず、作業の目的、場所、対象設備、通電状態、行為の内容を順に整理します。整理した事実がそろうほど、所管窓口や専門家へ確認した際に、何を判断してほしいかを正確に伝えられます。

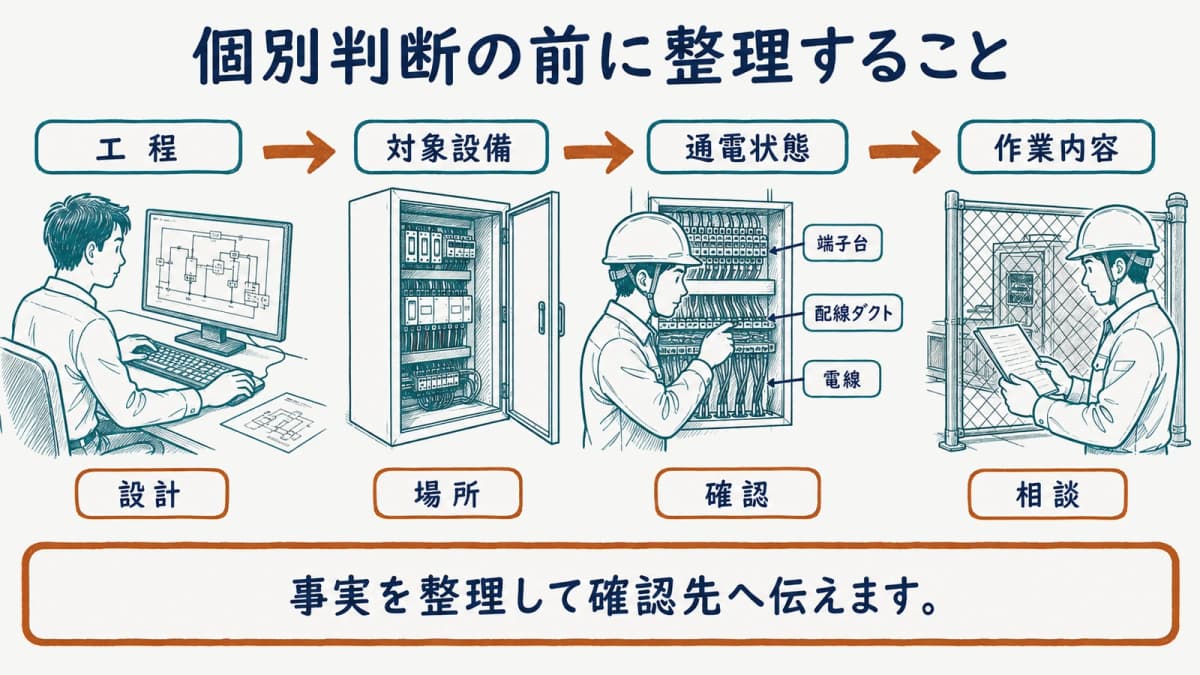

所管窓口・専門家へ確認する前に整理すること

まず、設計、製作、据付、保守のどの工程で、誰がどの作業を行う予定かを書き出します。次に、対象が一般用電気工作物等か自家用電気工作物か、現地で設置または変更するのか、充電した状態に関わるのかを確認します。

確認の材料として、回路図、盤内レイアウト、作業手順、対象機器の情報をそろえると、作業内容を具体的に説明できます。制度名や資格名だけを先に当てはめるのではなく、実際の行為を中心に伝えることで、必要な確認の範囲を見落としにくくなります。

法令の一般的な構造を理解することと、個別現場での判断を行うことは別です。迷う場合は、労働安全衛生や電気工事に関する所管窓口、または専門家へ相談し、作業に入る前に判断を確認してください。

よくある質問

制御盤の配線は、何を確認して判断しますか？

製作か据付か、一般用電気工作物等か自家用電気工作物か、電圧、軽微な工事や軽微な作業に当たるかを分けて確認します。電気工事士法（e-Gov法令検索）第2条・第3条と、電気工事士法施行令（e-Gov法令検索）第1条を2026-09-05に確認し、個別の条件は所管窓口または専門家へ相談してください。

600V以下で使用する電気機器の端子に電線をねじ止めする作業は、どのように扱われますか？

電気工事士法施行令（e-Gov法令検索）第1条第2号では、600V以下で使用する電気機器の端子に電線をねじ止めする工事を軽微な工事として示しています。2026-09-05に確認した同条文の対象や作業条件を踏まえ、実際の設備と行為については個別に確認する必要があります。

電気工事士と低圧電気取扱特別教育は同じ制度ですか？

同じ制度ではありません。電気工事士は電気工事士法（e-Gov法令検索）第3条に基づく従事制限に関わり、低圧電気取扱特別教育は労働安全衛生規則（e-Gov法令検索）第36条第4号と安全衛生特別教育規程（昭和47年労働省告示第92号）第6条に基づく事業者の教育に関わる別制度であり、いずれも2026-09-05に確認されています。

盤内の作業は、すべて同じ扱いですか？

いいえ。充電電路か、充電部分が露出しているか、製作・据付・保守のどの作業かで確認が分かれます。労働安全衛生規則（e-Gov法令検索）第36条第4号を2026-09-05に確認し、実際の作業は対象設備と手順を整理して所管窓口または専門家へ確認してください。

まとめ

制御盤設計は、回路・機器・配線の情報を電気設計CADで整理し、製作、据付、立上げへ正確に渡す仕事です。資格や特別教育を考える際は、盤という名称だけでなく、製作か据付か、電気工作物の区分、軽微な工事・軽微な作業、充電電路に関わるかを順に確認しましょう。法令の一般解説を個別の結論に置き換えず、迷う作業は所管窓口や専門家へ確認することが重要です。
