ラダー言語とは｜できること・現場での使われ方・習得の順序

ラダー言語は、PLCで装置の動作を表す際に使われる表現の一つで、現場では動作の確認や保守のために読み解く力が重要になります。記号や命令を暗記するだけでなく、入出力、機械の動き、周辺設備、作業者の操作を結び付けて読むことで、仕事で使える理解になります。学ぶ順序も、画面上の書き方から始めるより、設備がどう動くかを起点にすると整理しやすくなります。

ラダー言語を仕事の中で捉える

ラダー言語は、PLCが扱う装置の動きを、入出力や条件のつながりとして読み解くための表現です。制御プログラムを担当する人だけのものではなく、立上げ、異常確認、保守、変更時に設備の状態を共有する手掛かりになります。

PLCの仕事とラダー言語の関係

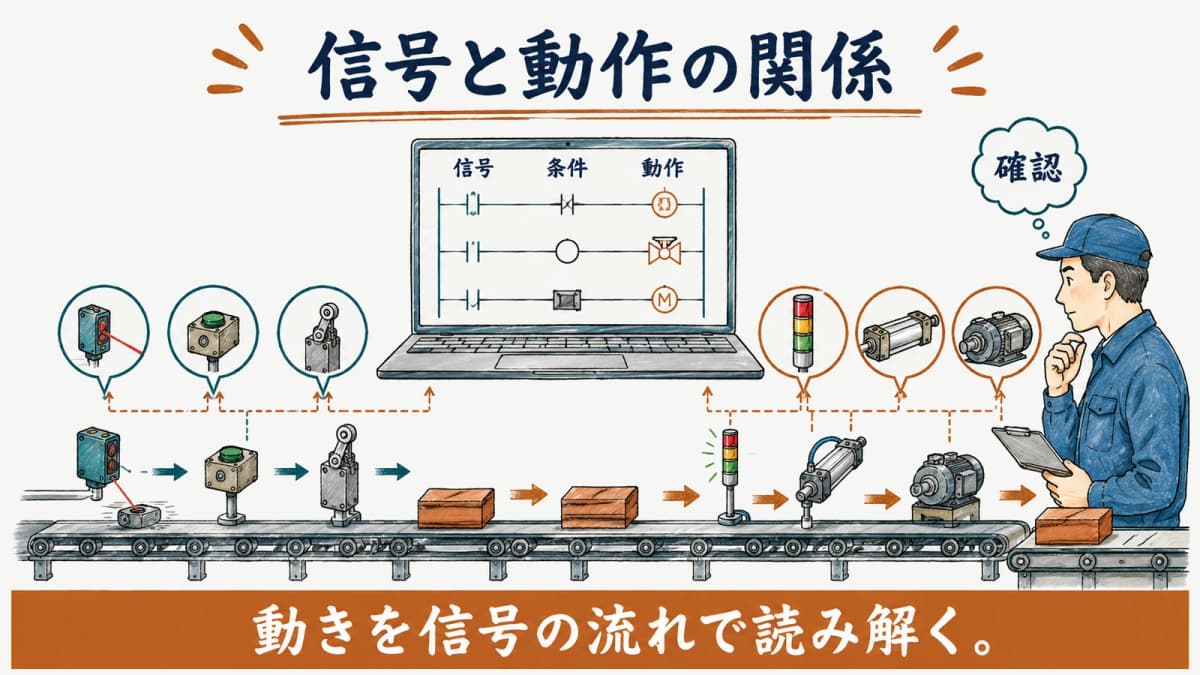

PLCを使う仕事では、センサーが検知した状態を受け、条件に応じて機器を動かし、次の工程へつなげます。ラダー言語を読むときは、一本の線だけを追うのではなく、入力、内部の条件、出力、機械の動作がどう連動するかを確かめます。こうした関係が分かると、設備のどこで確認すべきかを、画面と現場の両方から考えられます。

制御設計、デバッグ、立上げ、保守では、同じラダーを見ても着目点が異なります。設計では仕様に合う条件を組み立て、立上げでは入出力と動作の一致を確かめ、保守では異常がどの条件で起きたかを追います。PLC・シーケンス制御エンジニアの仕事を参照すると、工程ごとにラダーをどう使うかを具体的に捉えられます。

処理を読むときは、開始条件だけでなく、完了条件、停止条件、次の工程へ渡す信号までつなげて見ます。たとえば一つのセンサーが入ったことは、単独では装置が正常に動く根拠になりません。前後の機器がどの状態で、どの信号を待っているのかまで追うことで、制御の役割を工程の中で理解できます。

読みやすさが保守で意味を持つ場面

読みやすいラダーとは、見た目を整えることだけではありません。後から見た人が、どの信号が起点になり、どの条件で動作が止まり、どの出力に影響するかを追える状態です。信号名、コメント、図面の記号、画面上の並びが対応していれば、異常時に確認する範囲を絞りやすくなります。

保守では、変更前後の差分だけを見て終えると、周辺の条件を見落とすことがあります。変更した出力がどのセンサー、インターロック、手動操作と関係するかをたどり、実機の動作と照らします。読みやすさは、複数の人が同じ設備を安全に確認し、引継ぎするための土台になります。

読みやすさを保つには、プログラムの中だけで情報を完結させないことも大切です。電気図面の記号、端子台の情報、操作画面の表示、設備の名称が対応していれば、異なる担当者が同じ信号を指して会話できます。表示や名称を変更する場合も、関連する資料とのずれがないかを確認します。

PLC言語を使い分ける見方

PLCで用いられる言語の呼び方には、ラダー、ST、SFC、FBDなどがあります。これらは規格の要求内容をここで断定するためではなく、各社の公開資料で使われる言語区分と、設備を保守する実務上の見方として整理します。

ラダー・ST・SFC・FBDを用途で見る

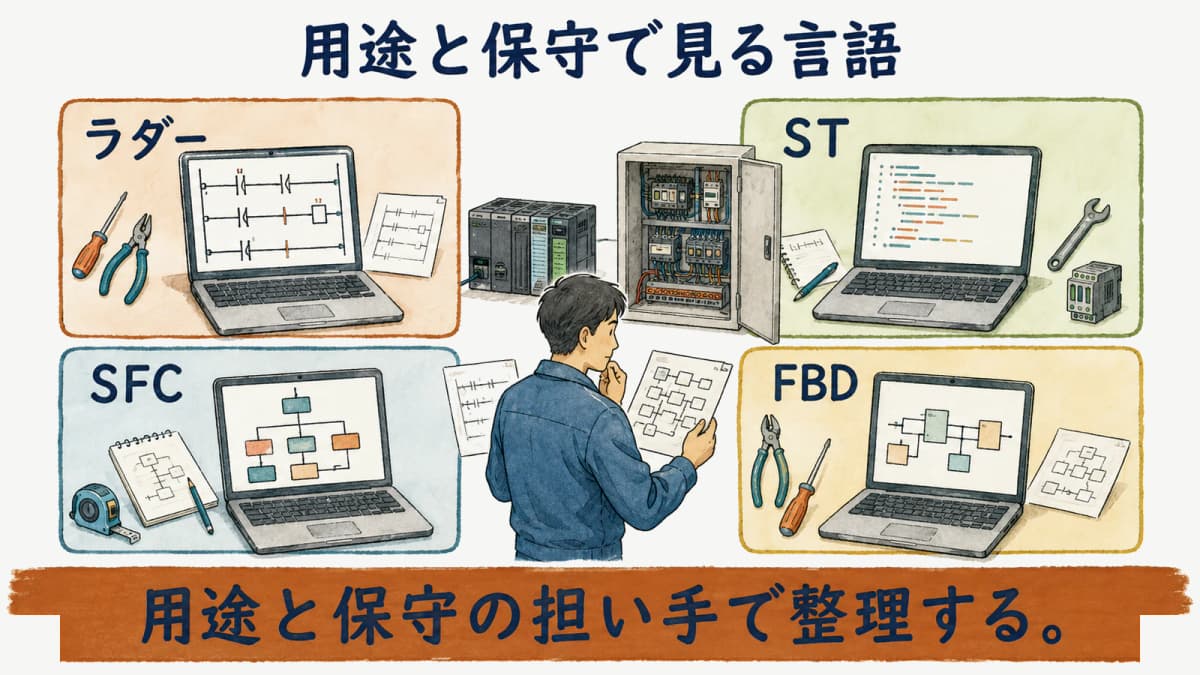

ラダー、ST、SFC、FBDという呼び方は、PLC関連の公開資料で用いられています。株式会社ソフテック「ST言語を使用したPLCプログラミング」および株式会社ソフテック「各社PLC比較 〜ラダー命令編〜」では、ラダーやSTに関する説明が公開されており、確認日は2026-09-05です。言語名だけで担当業務を決めず、対象設備の処理や既存のプログラムを読み解く必要があります。

ここでの区分は、特定の記述を優劣で並べるためのものではありません。複数の表現が一つの装置で併用されている場合もあるため、実際に何が書かれているかを確認します。保守を始める人は、まず自分が担当する動作に関係する範囲から読み、全体を一度に理解しようとして見失わないことが大切です。

ラダーは、入出力の関係や条件のつながりを視覚的に追いたい場面で理解の足場になります。STは、テキスト形式の処理を読む必要がある場面で出会うことがあります。SFCやFBDも含めて、何が使われているかを確認する際は、設備の処理、既存の記述、保守を担う人が読み解けるかという三つの軸で考えます。

保守を担う人から考える選び方

言語の使い分けは、処理の種類だけでなく、誰が日常的に確認し、誰が変更を引き継ぐかにも左右されます。設備の保守を担う人が入出力と機械の動きを確認するなら、図面や画面との対応を追いやすいことが重要です。一方で、既存設備に別の記述がある場合は、その前提を無視して学び直しの負担だけを増やさないようにします。

選び方を一つの正解に固定しないためには、装置の役割、変更の頻度、担当者間の引継ぎ方法を確認します。新規の設計では設計意図を共有できるか、既設の設備では原因を追えるかという問いが中心になります。言語の名称ではなく、業務で必要な確認を確実に行えることを判断の軸にします。

学習の対象を選ぶときも、将来使うかもしれない言語を広く集める前に、現在の設備でどの資料を読む必要があるかを整理します。担当の変更、設備の更新、保守の分担が予定されているなら、その場面で必要になる読み方を先に想定します。学ぶ範囲に理由があれば、実務で使う知識として定着しやすくなります。

習得の順序を考える

ラダー言語を習得するときは、命令を増やす前に、設備の動作と入出力の関係を説明できる状態を目指します。読み解く対象を小さく区切り、現場の動作と照合しながら理解を広げると、変更や保守にもつながりやすくなります。

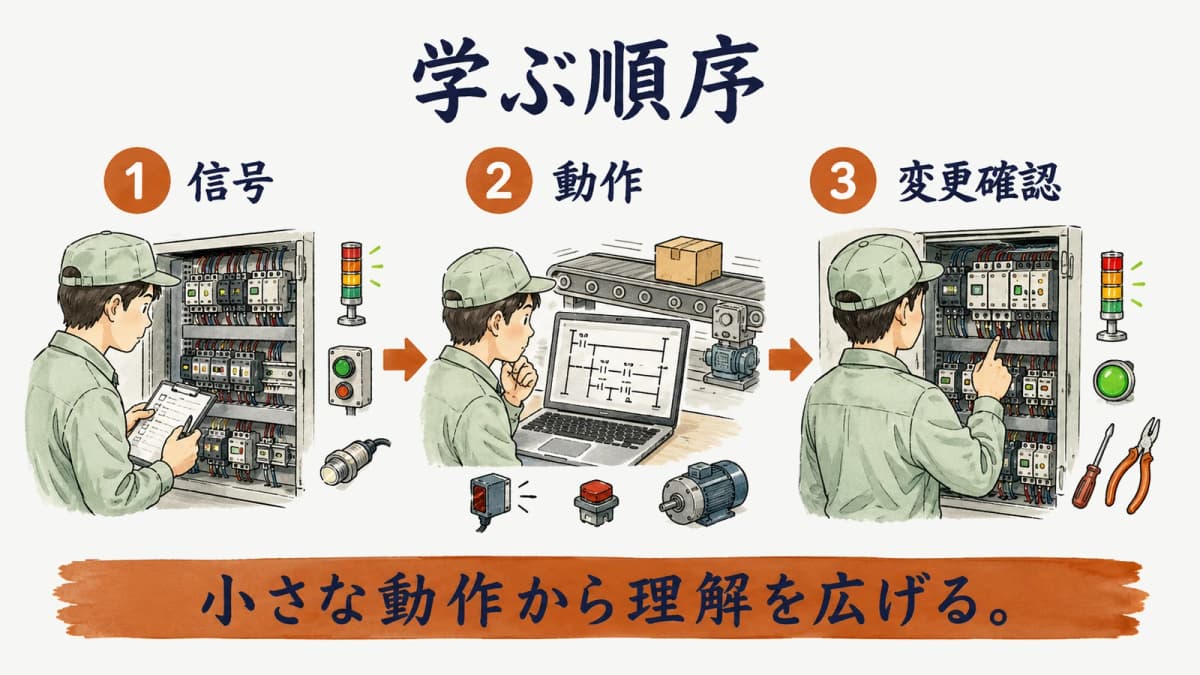

まず動作と入出力の関係をつかむ

最初に確認したいのは、どの入力が入り、どの出力が動き、その結果として機械がどう振る舞うかです。センサー、押しボタン、非常停止、モーター、電磁弁などを、電気図面や装置の動きと対応させます。ラダーの記号を読むことは目的ではなく、装置の状態を説明するための手段として位置付けます。

小さな一工程から始めれば、動作の起点、成立条件、停止条件を順に追えます。現場で確認できる信号と画面上の表示を照合し、想定した動作と異なる箇所を言葉にします。この往復を繰り返すと、画面だけを見て原因を推測するのではなく、実機との関係で考える習慣が身に付きます。

読み始める前に、工程がどこから始まり、何を完了とするのかを一文で説明してみるのも有効です。その説明とラダーの条件が合わないときは、信号の意味、操作モード、前工程からの受渡しを確認します。理解できない箇所を命令の名前だけで片付けず、設備の動作として質問できる状態をつくります。

次に変更・確認の場面を学ぶ

入出力の関係を追えるようになったら、変更が入ったときに何を確認するかへ範囲を広げます。出力を一つ変える場合でも、関連する条件、手動操作、周辺設備、異常時の動作を確認します。変更箇所の周囲を読む習慣があれば、意図しない連動を見落としにくくなります。

学ぶ題材は、完成した大きな設備より、既に動作が理解できる小さな処理から選ぶとよいでしょう。変更前の意図、変更後に確認する動作、関係する図面を並べることで、書く力と読む力を分けずに育てられます。実機での操作や変更は、決められた手順と担当範囲のもとで行います。

変更を確認するときは、意図した動作が出たかだけでなく、止まるべき条件で止まるかも確認します。手動と自動の切替、異常からの復帰、周辺機器の待ち条件は、変更の影響を考えるうえで重要です。確認結果を残せば、同じ処理を後から読む人も、どこまで確認済みかを把握できます。

保守で生きる読み解く力

ラダー言語を仕事で使う力は、プログラムだけで完結しません。図面、機械の動き、現場で受け取った情報を往復し、次に確認する場所を決める力として表れます。

図面とプログラムを対応させる

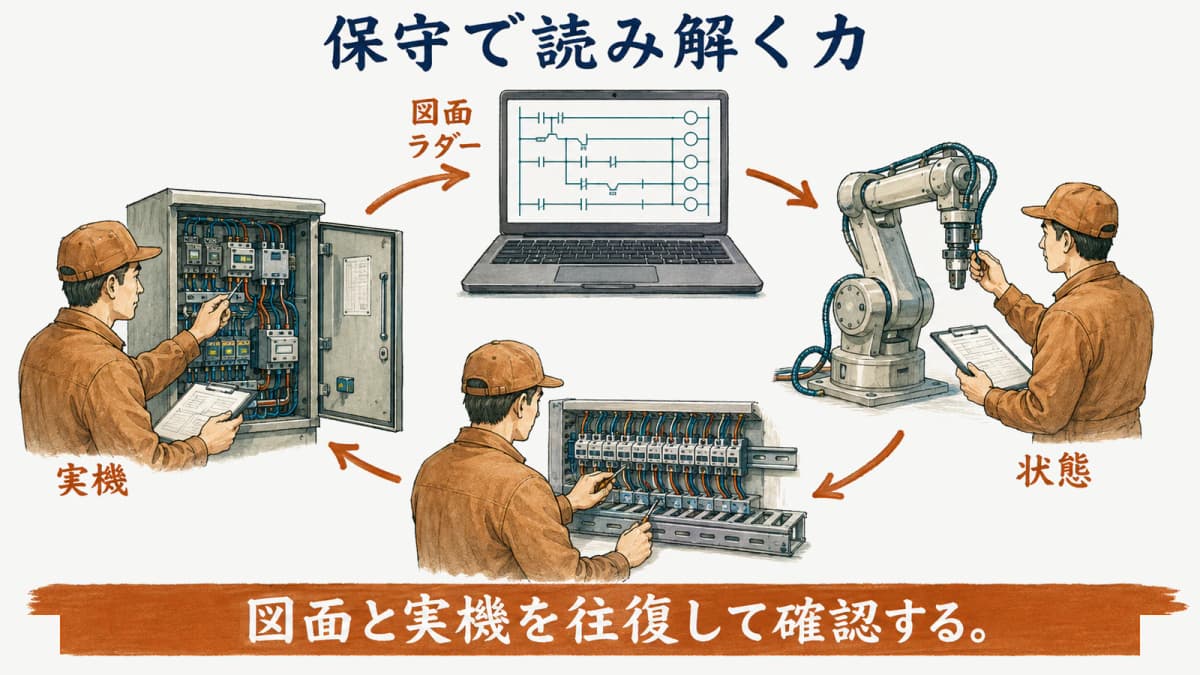

異常が起きたときは、警報名や一つの接点だけで原因を決めないことが大切です。図面で信号の出所を確認し、ラダーでその信号がどの条件と結び付くかを追い、現場で実際の状態を確かめます。この順序なら、配線、機器、条件、操作のどこに確認を広げるべきかを整理できます。

ロボットを含む設備では、PLCの処理が機械設計、ティーチング、周辺コンベアの動作と接続します。ロボットSIerの仕事の工程を見ると、設計から立上げまでに受け渡される情報を意識できます。ラダーを読む際も、制御だけを切り離さず、装置全体の成果物と工程を結び付けます。

現場の情報には、図面に出る信号だけでなく、作業者が気付いた音、動きの遅れ、ワークの状態なども含まれます。こうした情報を受けたら、どの入力や出力と関係する可能性があるかを仮に整理し、実機と資料で確認します。ラダーを読む力は、現場から受け取った情報を確認手順へ変換する力でもあります。

引継ぎで残したい情報を整理する

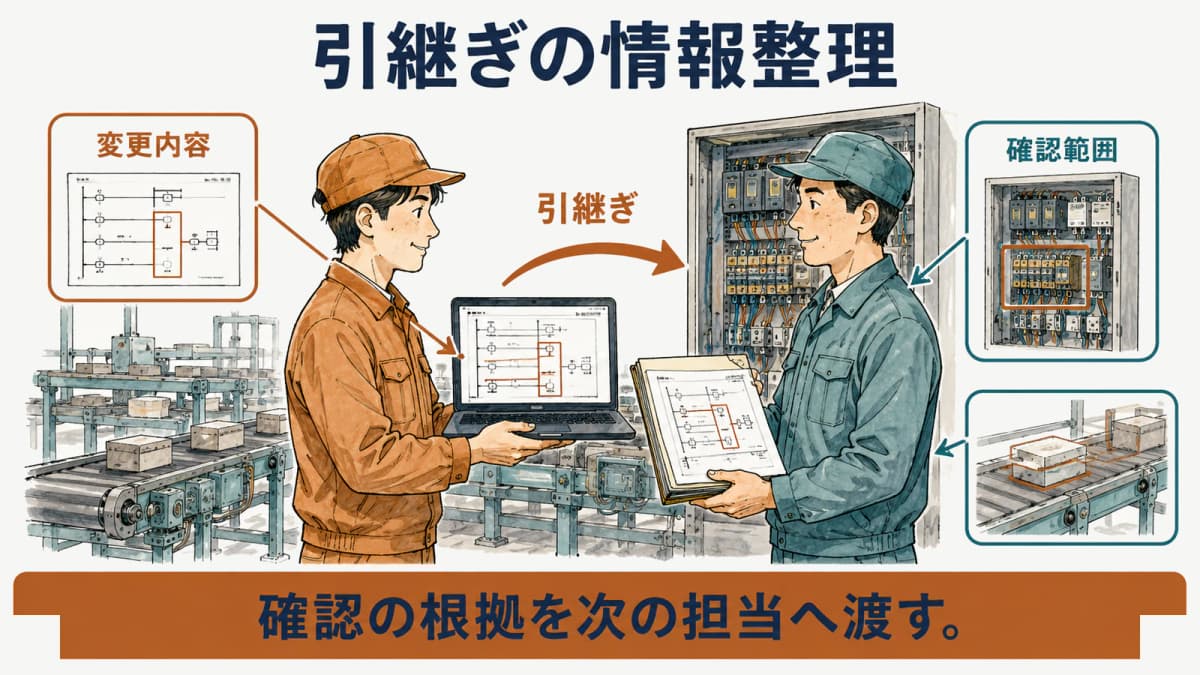

引継ぎでは、プログラムの保存場所だけでなく、何を変えたのか、なぜ変えたのか、どの動作を確認したのかを残します。信号名と図面番号、画面表示と実機の動き、変更箇所と影響範囲を対応させれば、次の担当者が確認を始める位置を見つけやすくなります。情報が散らばっている場合は、まず関係を説明できる形に整えます。

キャリアを考えるときも、ラダーが書けるかだけでなく、どの工程でどの設備を読み解き、何を確認したかを振り返ることが役立ちます。FA・ロボットエンジニアのキャリアパスを参照し、工程経験と専門性のつながりを整理してください。仕事の幅を広げる際は、現在の設備で必要な読み解く力から次の学びを選びます。

引継ぎの資料には、正常時の動作だけでなく、確認に時間がかかった条件や、変更時に注意した周辺設備も残します。これにより、次の担当者は装置全体を最初から調べ直さず、重要な確認箇所から読み始められます。ラダーの可読性は、個人の作業速度だけでなく、チームで設備を維持する力にも関係します。

よくある質問

ラダー言語を学ぶと、どのような仕事理解につながりますか？

PLC・シーケンス制御の工程で、入力、処理、出力と機械の動きを結び付けて考えられるようになります。設計、立上げ、保守では確認するポイントが変わるため、ラダーを読む力は装置の状態を関係者と共有する土台になります。

ラダー言語だけを学べば十分ですか？

十分かどうかは、担当する仕事、既存設備、保守体制で変わります。ラダーを入口に入出力と動作の関係をつかんだうえで、既存プログラムで使われている記述や、変更時に必要な確認の範囲を広げます。言語名だけで学ぶ範囲を固定しないことが大切です。

ST言語はいつ学ぶとよいですか？

既に担当する設備でSTを読む必要があるか、処理の性質を説明できるか、保守を担う人が確認できるかを起点に考えます。株式会社ソフテック「ST言語を使用したPLCプログラミング」、確認日2026-09-05の公開資料も、言語区分を調べる際の一つの手掛かりになります。

ラダー言語を読むとき、どこから確認しますか？

入力、動作、出力を対応させ、次に図面、画面表示、変更履歴を結び付けます。一つの接点だけで終えず、どの条件で動き始め、どの条件で止まるかを追うと、確認範囲を整理できます。実機の状態と照合して、原因を決めつけないことも重要です。

まとめ

ラダー言語は、PLCで装置の動きを表し、入出力と実機の関係を読み解くための表現です。習得では、動作の確認から始め、図面との対応、変更時の確認、引継ぎへと範囲を広げると、保守で使える力になります。言語の名称だけで学習の順番を決めず、担当する設備と保守を担う人に必要な確認から選ぶことが重要です。
